Принцип работы и конструктивные характеристики односторонних подшипников

I. Основной принцип работы: точное переключение затяжки и отпускания клина

Односторонние подшипники являются “регулятором направления” механической трансмиссии, а сердечник обеспечивает одностороннюю передачу крутящего момента за счет геометрического самоблокирующегося эффекта клиньев или роликов.Когда вал вращается в направлении фиксации (например, по часовой стрелке), компоненты сжимаются в узком конце клинового зазора между внутренним и наружным кольцами под действием трения и предварительного натяжения пружины – конструкция клиновых подшипников определенного типа с углом фиксации 8° обеспечивает их устойчивость при высокой нагрузке. скорость составляет 1500 об/мин, а время срабатывания блокировки составляет не более 0,02 секунды.Когда вал вращается в обратном направлении, компоненты перемещаются на большую площадь зазора для обеспечения работы на холостом ходу без сопротивления, а коэффициент трения на холостом ходу составляет всего 0,0015.

Этот вид переключения “блокировка-разблокировка” основан на механических геометрических характеристиках для фильтрации направления передачи энергии и может быть автоматизирован без дополнительных устройств, что снижает сложность системы.

II. Конструктивные характеристики: классический дизайн и инновационные разработки

1. Традиционная инфраструктура

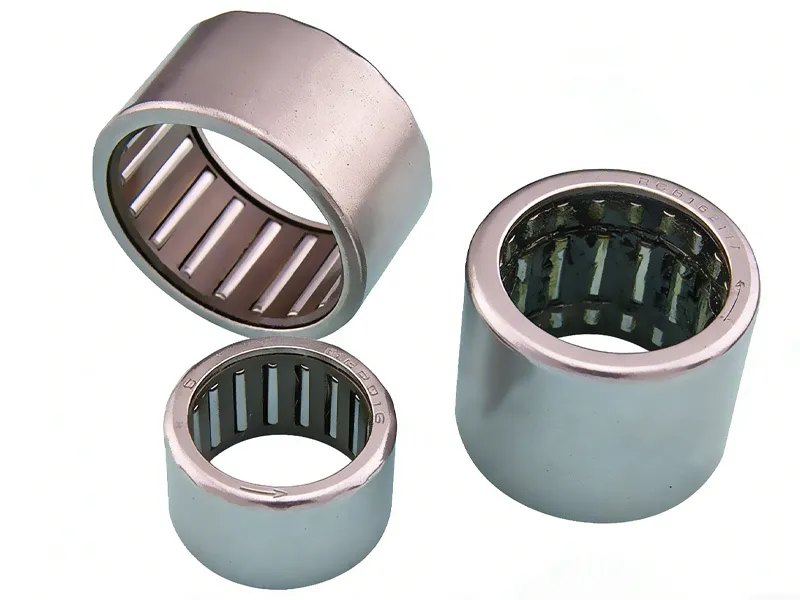

Обычные односторонние подшипники состоят из четырех основных компонентов:

● Наружное и внутреннее кольца: используется подшипниковая сталь GCr15, твердость которой после закалки составляет HRC60-62, а точность обработки поверхности превышает уровень ISO 5 для снижения потерь на трение.

● Основные компоненты трансмиссии: клиновой тип основан на скосе 2°-5° и предварительном натяжении пружины из марганцовистой стали, роликовый тип основан на эксцентричном расположении 0,1-0,3 мм и переключении пружинного наперстка.

● Каркас: нейлон 66 или латунный материал, равномерно распределенные компоненты для предотвращения помех, нейлоновые модели обладают преимуществами легкого веса и снижения уровня шума.

2. Технологические инновации и модернизация

В последние годы структурные инновации позволили преодолеть традиционные узкие места:

● Композитная конструкция Common rail: ролики и клинья расположены поочередно, ролики увеличивают нагрузку при скольжении на 20%, клинья обеспечивают надежность фиксации и продлевают срок службы на 30%

● Новая конструкция крестообразного полукруглого углубления: полукруглое углубление с внутренним кольцом сочетается с керамическим шариком, эффективность передачи увеличивается с 72% до 85%, а срок службы увеличивается до 1,2 миллиона циклов, что вдвое больше, чем у традиционного.

● Интеллектуальная износостойкая вспомогательная система: Высококачественная модель включает в себя автоматическое выравнивание и механизм адаптации к износу, позволяющий адаптироваться к динамической нагрузке ±5% и сократить время технического обслуживания.

III. Сценарии применения и преимущества в производительности

Обладая такими характеристиками, как “односторонняя передача и защита от обратного хода”, односторонние подшипники широко используются во многих областях:

● Подходит для промышленного применения: предотвращение переворачивания текстильных шпинделей и печатных роликов, контролируемая подача пленки упаковочным оборудованием, а также снижение частоты отказов оборудования на 18%.

● Автомобильный транспорт: автомобильная трансмиссия 6AT оптимизирует плавность переключения передач, велосипедный маховик обеспечивает руление, а система запуска мотоцикла предотвращает повреждение двигателя.

● Новая энергетика и безопасность: Система выработки электроэнергии wave energy использует четырехопорную конструкцию для преобразования кинетической энергии, ее годовая мощность составляет 10 МВтч; краны и вентиляторы защищают от падения и ударов.

IV. Данные для сравнения производительности

В условиях испытаний при температуре 25℃ и нагрузке 500 Н (источник данных: отчет об испытаниях патента на односторонний подшипник) производительность инновационных продуктов значительно улучшилась по сравнению с традиционными продуктами: эффективность передачи увеличилась с традиционных ≤75% до 83-87%, что на 15% больше, чем у традиционных подшипников.возможность адаптации к частоте была повышена с ≤8 Гц до ≥15 Гц, что означает увеличение на 87,5%; срок службы также удвоился с 600 000 до 1,2 миллиона циклов, а основные показатели полностью оптимизированы.
